PACKAGING SOLUTION
Combi
Una sola macchina per la massima flessibilità di produzione: La soluzione Baumer per confezionare i prodotti in modo rapido e sicuro in solo film, pad e film, in vassoio e film e in cartone Wrap-Around.
|
Cartone wrap |
Vassoio basso |
Vassoio alto |
Solo film |
|
Film con falda |
Vassoio 1/2 pallet e 1/4 pallet |
Sovrapposti |
- FLEX: Fino a 35 cartoni/minuto
- EUROPEA: Fino a 50 cartoni/minuto
- UNIVERSALE: Fino a 80 cartoni/minuto
Le varie opzioni di confezionamento insieme alla compattezza e alla flessibilità rendono le Combi Baumer™ molto popolari e apprezzate sul mercato.
Tutti i formati in una sola macchina

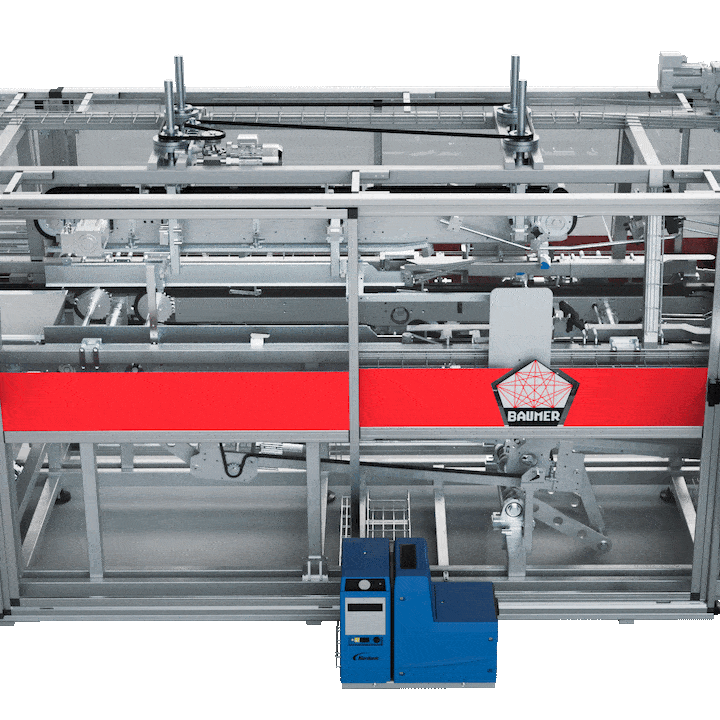

Il BM-Belt System® è la soluzione brevettata Baumer che rappresenta il cuore delle Combi Baumer. Questo trasportatore automatizzato consente di passare dalla funzione incartonatrice a quella fardellatrice in pochi istanti, in maniera automatica, grazie alla pressione su pannello operatore. Questo sistema permette di lavorare prodotti sfusi e multipack e garantisce una Incredibile flessibilità di produzione, permettendo di lavorare in: Solo Film, Vassoio+Film, Pad+Film e Wrap-Around con una sola macchina

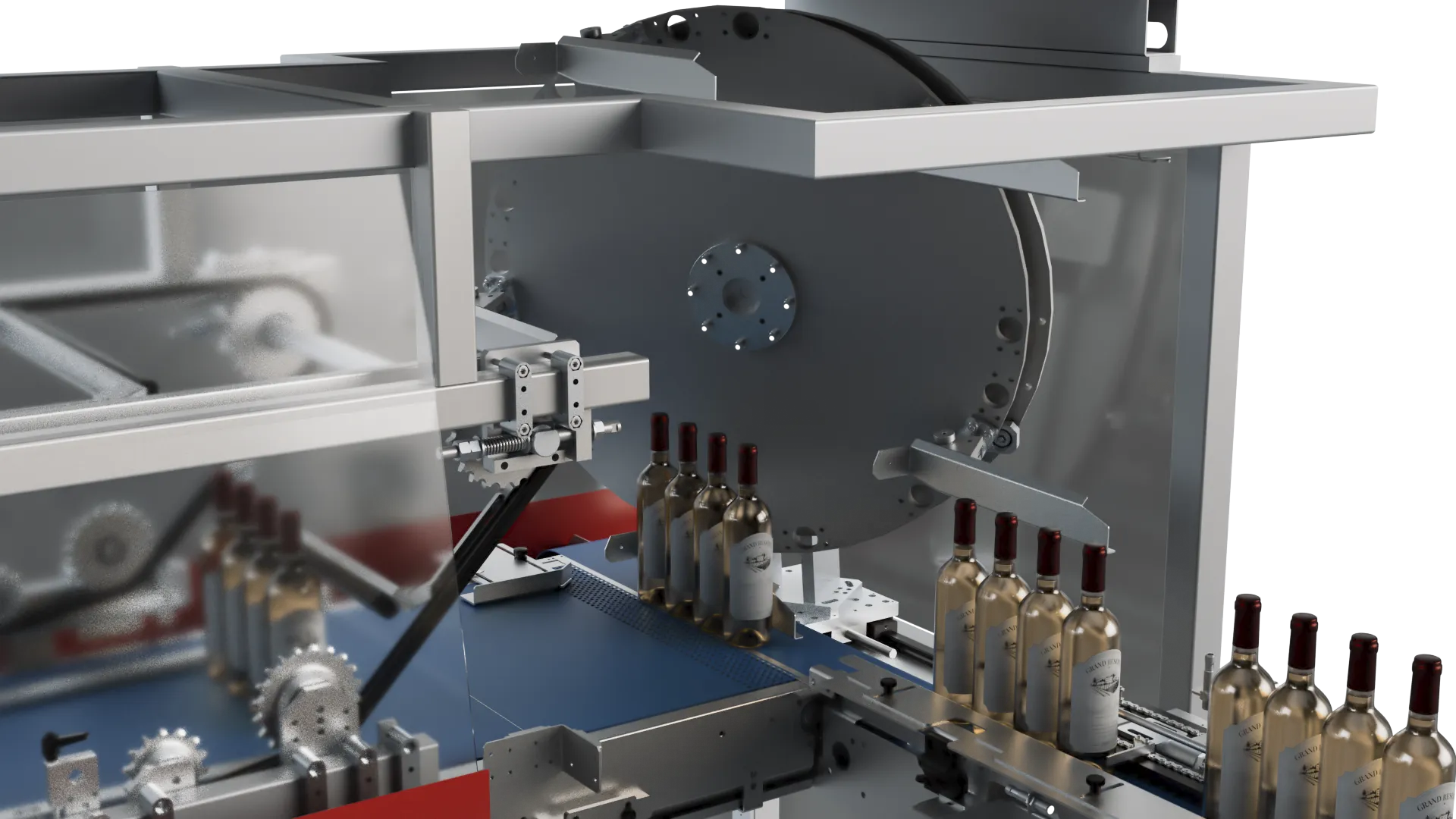

Sistema d'Ingresso a 90°®

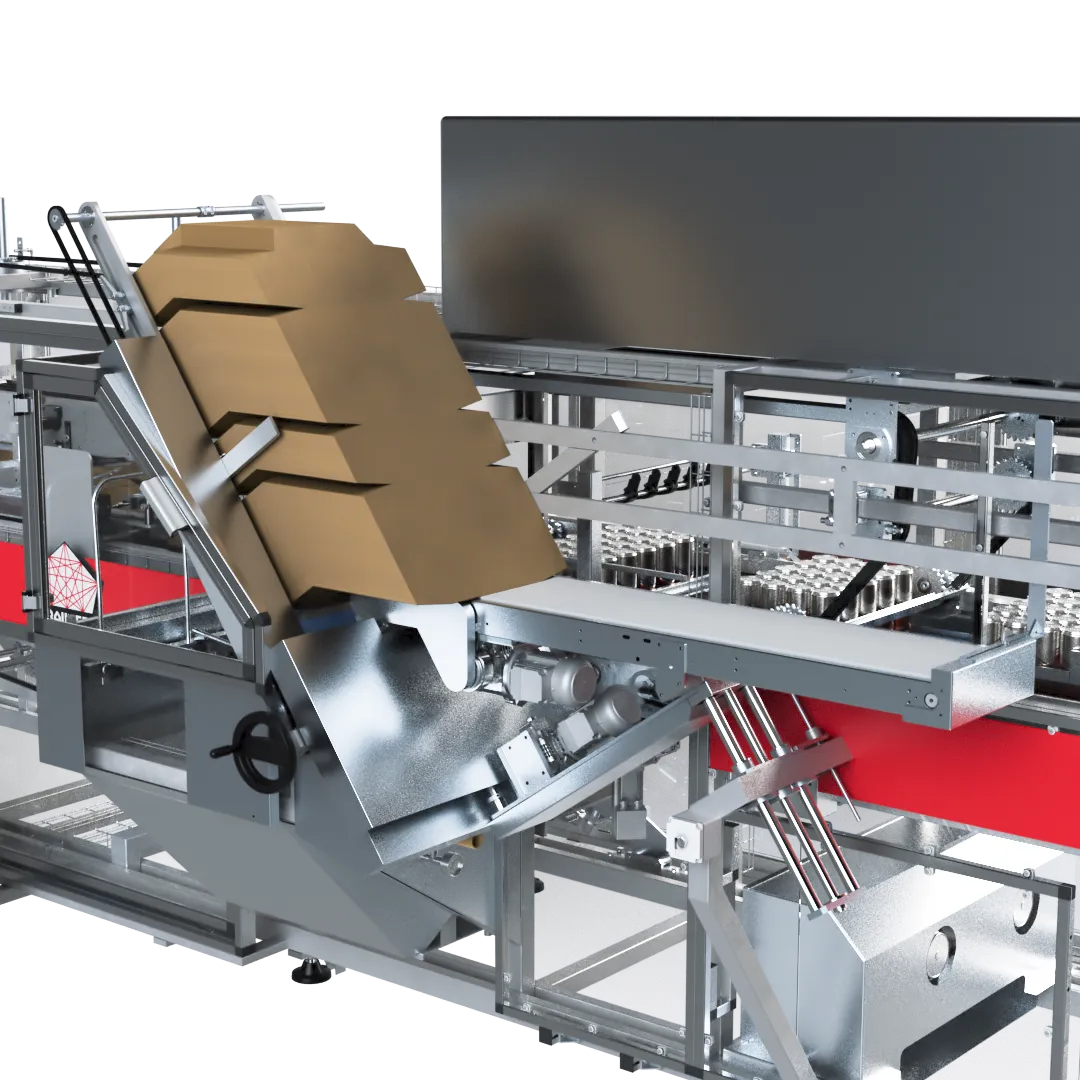

L’ ingresso delle Combi Baumer può essere in linea oppure con l’ innovativo Sistema a 90° che grazie all’ eliminazione del classico Divider può ridurre le dimensioni della macchina ed è capace di lavorare con ogni tipologia di prodotto.Magazzino Cartoni
Posizionato lateralmente ed ad una altezza ideale per permettere all'operatore di lavorare senza operazioni disagevoli e senza sforzi. Alta autonomia di produzione e possibilità di lavorare cartoni di diverso spessore.

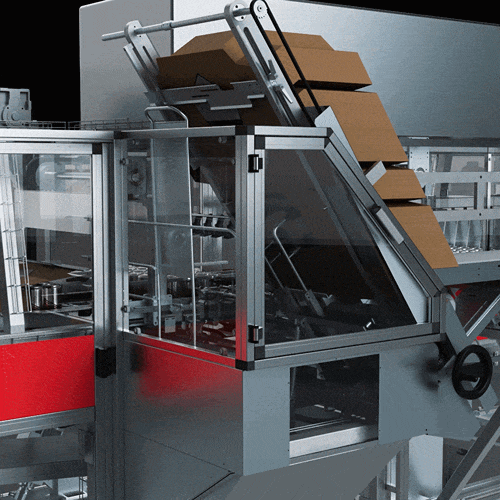

Sistema prelevamento ed inserimento cartoni
Il prelevamento dei cartoni avviene senza pressione mediante un sistema di ventose; gli stessi vengono depositati su un nastro con sistema di aspirazione e comandato da motore brushless per regolarne la velocità di ingresso.I vantaggi del sistema sono:
- Possibilità di lavorare cartoni di differente spessore
- Maggiore tolleranza sulla planarità del fustellato
- Diminuzione del passo della macchina
- Capacità di lavorare fustellati di grandi dimensioni
Per le macchine ad alte prestazioni come la Compatta e la SF Superfast, le incartonatrici vengono equipaggiate con un sistema di prelevamento cartoni a 3 bracci capaci di raggiungere velocità fino a 100 pacchi al minuto e capaci di lavorare con ogni tipologia di cartone.

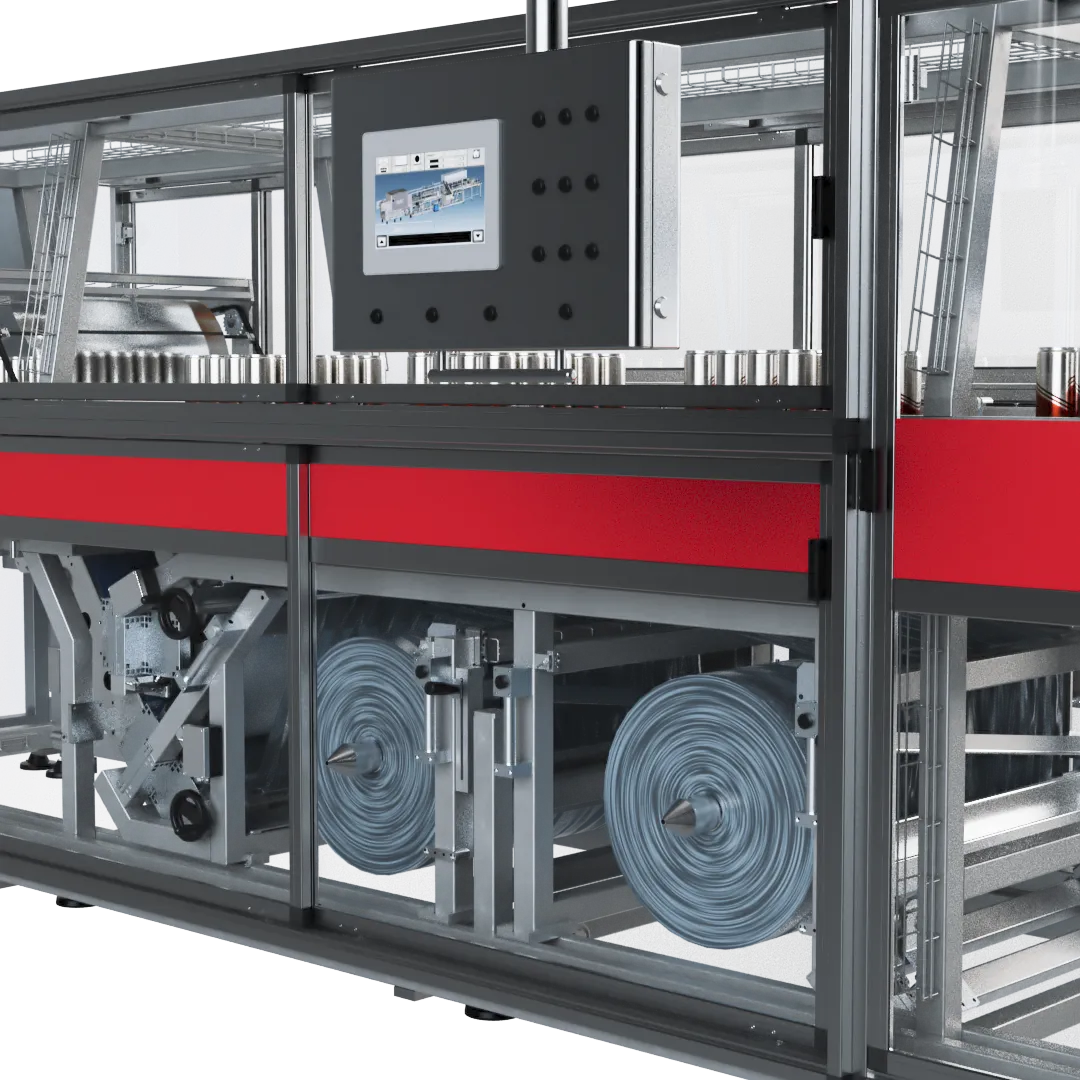

Sistema di cambio bobina automatico
Il Sistema di Cambio Bobina Automatico® è un sistema brevettato Baumer che garantisce una vera produzione No-Stop. Infatti questo sistema permette automaticamente alla macchina di passare da una bobina di film terminata ad una nuova, senza rallentamenti, saldature o interventi da parte dell’ operatore. Specialmente utilizzati nel settore del beverage & spirits questa soluzione può essere integrata sulle macchine Baumer con due sistemi differenti:- La macchina cambia automaticamente la bobina, dopo che il film è stato usato fino alla fine, eliminando così qualsiasi spreco di film che di solito si genera usando qualsiasi altro sistema standard sul mercato
- Il sistema di svolgimento permette una riduzione del 7% dello spessore del film grazie all'assenza di rulli ballerini.
- Questo sistema funziona senza saldatura, offrendo affidabilità assoluta, precisione e nessun rifiuto della confezione.

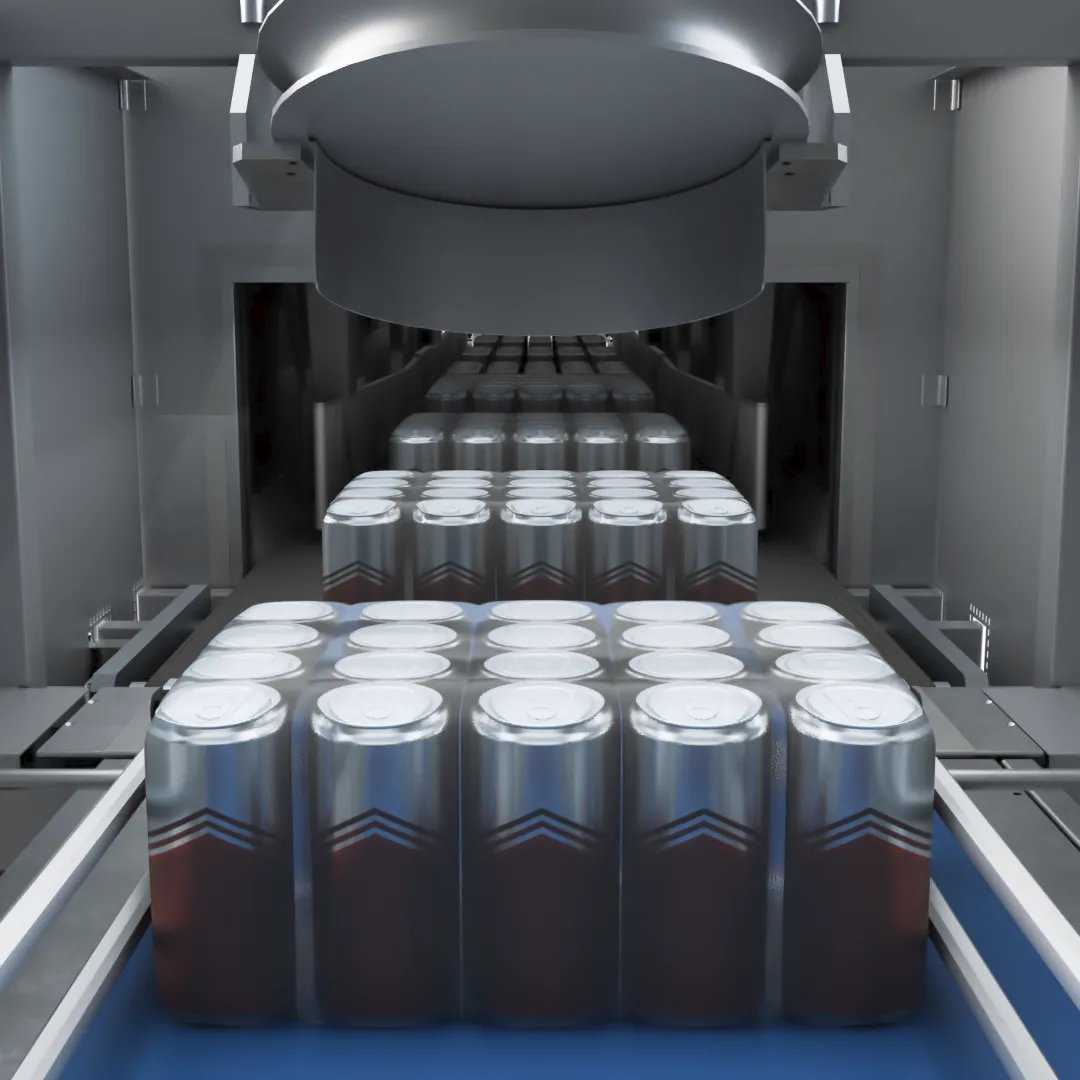

Sistema Tunnel Green-Tech®
In questi giorni in cui il consumo energetico è una delle voci più importanti in termini di costi di produzione, il Green Tech Tunnel™ rappresenta una soluzione sempre più richiesta sulle Fardellatrici e Combi Baumer. Il GreenTech Tunnel® garantisce una riduzione di oltre il 20% del consumo energetico rispetto ai tunnel di vecchia generazione grazie a un innovativo sistema di riscaldamento.Il Greentech Tunnel nasce da anni di studi e ricerca e sviluppo. L’ implementazione di diverse migliorie tecniche/strutturali ha permesso di migliorare diversi punti presenti sui tunnel di vecchia generazione.
Le Resistenze Nichel Chromo 80/20 utilizzate all’ interno del Greentech Tunnel permettono il raggiungimento della temperatura di lavoro in soli 20 minuti garantendo una potenza immediata. All’ interno del tunnel, l’ implementazione di un isolamento multistrato ha permesso di ridurre di oltre l’80% gli sprechi di calore verso l’esterno. Risulta di grande rilevanza anche l’ installazione del controllo dei flussi d’aria in ingresso, in uscita e sulla rete che garantisce la perfetta eliminazione delle turbolenze.
Infine ma non meno importante, l’aggiunta del controllo di temperatura del tunnel su più lati rende possibile raggiungere una termoretrazione omogenea anche con film ultra-sottili da 30 a 80 micron, facendo si che si possa risparmiare non solo sull’ energia elettrica ma anche sul consumo di materiale plastico.

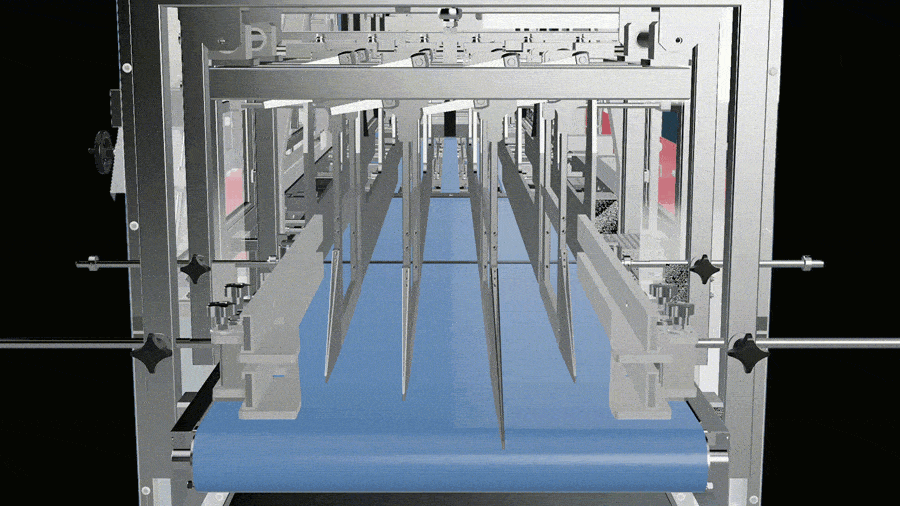

Cambio formato
Le Combi Baumer possono essere dotate di diversi tipi di cambio formato, da quello standard manuale fino a quello automatico che permette di cambiare formato agilmente, con un solo click da pannello operatore in meno di 10 minuti.
Caratteristiche:
- Velocità: fino a 200 cicli al minuto in solo film e 80 cicli al minuto in cartone
- PLC SIEMENS o Allen Bradley
- Motorizzazioni con servo motori Brushless
- Operazioni di manutenzione estremamente ridotte e semplificate
- Porte di protezione scorrevoli per consentire facile accessibilità e visibilità del ciclo produttivo
- Pannello di controllo touch screen con help in linea, diagramma di produzione ed informazioni sul funzionamento della macchina
Optional:
Le linee possono essere equipaggiate con:- Cambio formato automatico
- Sistema motorizzato BM BELT per lavorare in solo film
- Dispositivo di cambio bobina completamente automatico senza saldatura e senza diminuire velocità della macchina
- Estensione magazzino cartoni
- Sistema a 90° con movimento continuo per prodotti quadrati, rettangolari, brick
- Modem per assistenza remota
- Sistema di sovrapposizione prodotti
- Configurazione componenti Allen Bradley
- Dispositivo per lavorare il quarto di pallet (400 x 600 mm)
